Fan Coil Unit

MODEL

AIR FLOW

WATER FLOW

WPD

COOLING CAPACITY

CFM

GPM

Ft H2O

BTU/h

(cmh)

(l/s)

(kpa)

(kcal/h)

CC 200

200

1.332

18.3

7,380

(340)

(0.09)

(54.9)

(1,860)

CC 300

300

1.998

8.2

10,721

(510)

(0.13)

(24.6)

(2,703)

CC 400

400

2.664

13.7

13.807

(680)

(0.16)

(41.1)

(3,481)

CC 600

600

3.996

5.5

20,394

1,020)

(0.26)

(16.5)

(5,142)

CC 800

800

5.238

10.7

26,978

(1,360)

(0.35)

(32.1)

(6,802)

CC 1000

1,000

6.667

6.1

33,844

(1,700)

(0.43)

(18.3)

(8,533)

CC 1200

1,200

7.992

9.4

41,085

(2,040)

(0.52)

(28.1)

(10,359)

CC 1400

1,400

9.324

20.4

49,493

(2,380)

(0.61)

(61.2)

(12,497)

Note :

1. Air Flow is measured at high speed fan

2. Water Pressure Drop are only for Chilled Water

   System

3. Cooling Capacity ratings are based on 80°F (26.7°C) EDB /

    67°F (19.4°C) EWB  and 45°F (EWT / 55°F (12.8°C)

Cooling Capacity

MODEL

CC 200

CC 300

CC 400

CC 600

CC 800

CC 1000

CC 1200

CC 1400

FAN

Type


Inch

Double Inlet Centrifugal Fan

Dimension


Unit

5  X 6

Quantity



1

1

2

2

3

3

4

5

MOTOR

Type



3 Speed Permanent Split Capacitor Motor

Power Supply


V/Ph/Hz

200-240/1/150

Input

High

Watt

51

73

101

129

189

206

246

303

Medium

Watt

42

64

84

90

161

165

176

238

Low

Watt

32

55

64

77

110

145

154

196

Output


Watt

15

20

30

40

30&20

40&20

40&40

40&40&15

Quantity


Unit

1

1

1

1

2

2

2

3

COIL

Rows/Fin per inch (type)



2/12 (Slit Fin)

Application



Chilled Water

Tube Diameter


Inch

3/8

Face Area


Sqft

1.04

1.28

1.77

2.07

2.56

3.05

3.54

4.5

PIPE

Supply Connection


Inch

FPT

Return Connection


Inch

1/8 water cock

Drain Connection


Inch

FPT

Air Vent


Inch

MPT

CASING

Unit Weight


Kg

16

18

20

21

30

32

37

45

Material



Galvanized Steel Sheet

FAN CONTROL SWITCH



3 Speed Rotary Switch (optional)

Physical Data

ROOM TYPE

OCTAVE BAND FREQUENCIES (Hz)

125

250

500

1000

2000

4000

8000

SOFT

Executive Office

4

8

11

12

11

11

11

MEDIUM

Hotel & Apartment

3

7

8

9

9

9

9

HARD

Hospital

0

1

3

4

4

5

6

Room Absorption

MODEL

LOW

MEDIUM

HIGH

Pa

Pa

Pa

(Inch WG)

(Inch WG)

(Inch WG)

5

10

20

30

40

50

5

10

20

30

40

50

5

10

20

40

60

80

100

(0.02)

(0.04)

(0.08)

(0.12)

(0.16)

(0.2)

(0.02)

(0.04)

(0.08)

(0.12)

(0.16)

(0.2)

(0.02)

(0.04)

(0.08)

(0.16)

(0.24)

(0.32)

(0.4)

CC 200

170

160

143

136

126

123

297

286

268

246

217

176

312

301

299

268

240

203

161

CC 300

212

198

195

187

180

154

356

346

336

313

305

292

427

413

399

356

326

241

233

CC 400

259

248

227

209

199

190

535

512

496

473

456

429

555

553

552

503

495

456

406

CC 600

337

334

315

316

271

220

691

681

654

638

597

572

725

698

671

636

607

511

407

CC 800

698

671

649

574

567

511

881

879

868

849

818

789

1,079

1,034

989

967

842

711

567

CC 1000

809

735

721

705

686

627

1,132

1,087

1,087

1,035

986

973

1,390

1,321

1,290

1,224

1,102

853

742

CC 1200

1,048

954

876

794

759

717

1,491

1,440

1,355

1,248

1,163

1,078

1,640

1,508

1,465

1,440

1,423

1,069

797

CC 1400

1,240

1,146

997

912

903

826

1,535

1,523

1,435

1,235

1,152

1,088

2,245

2,276

2,034

1,929

1,805

1,458

970

Air Volume (cfm) and Static Pressure (inch/WG)

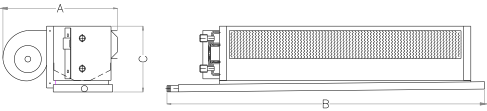

DIMENSION

CC 200

CC 300

CC 400

CC 600

CC 800

CC 1000

CC 1200

CC 1400

A

Inch

19

mm

482.6

B

Inch

30-3/8

34-3/8

42-1/8

47-1/8

54-5/8

62-5/8

70-5/8

86

mm

772.0

873.0

1,070

1,197

1,387

1,590

1,794

2184

C

Inch

11

mm

285.75

Dimension
